For this second project, I have chosen the 252 locomotive. Searching the internet, I have seen enough information with what would be easier for me to start designing it. In addition, for this project I have been fortunate to have Jose Manuel León from creacionesferroviarias who has his locomotive 252 very well illustrated on his blog.

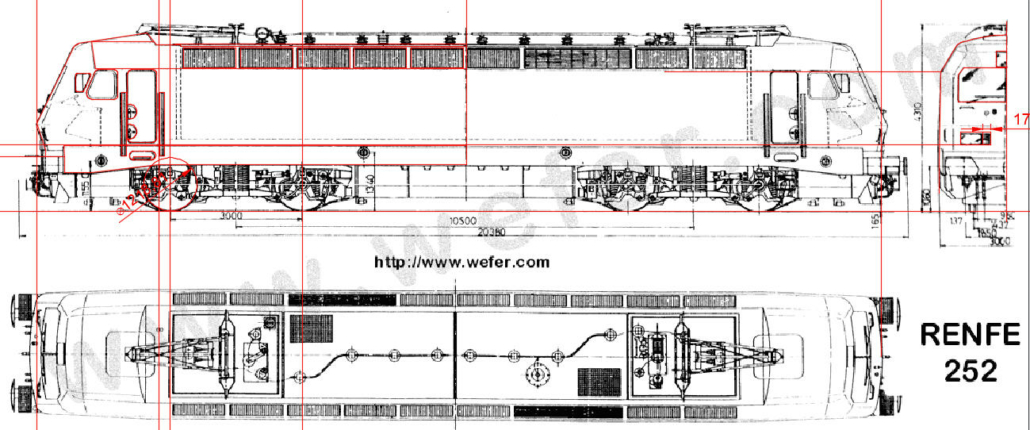

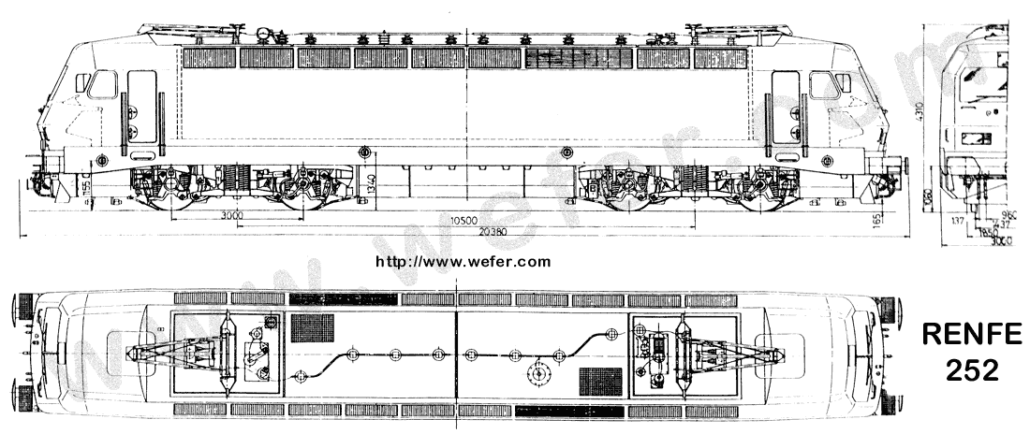

Starting from this plan, photographs and my 252 locomotive in H0, I begin to consider how to do it.



Para este segundo proyecto, he escogido la locomotora 252. Indagando por internet, he visto bastante información con lo que sería para mi más fácil de empezar a diseñarla. Además, para este proyecto he tenido la suerte de contar con Jose Manuel león de creacciones ferroviarias que tiene muy bien ilustrada su locomotora 252 en su blog.

Partiendo de este plano, fotografías y mi locomotora 252 en H0, empiezo a plantear como hacerlo.

The most complicated thing to start with, is to ask myself how its structure will be. How we will attack the motorization, how we present the cabin on the chassis so that it can be disassembled and access the interior, etc.

 first of all, is to plant the elevation, plan and profile on a 2d design program. For me it is more agile to start in 2D before moving on to a 3D program.

Once we have the plan in the program, we scale the images to 1:32 scale to obtain a faithful reproduction.

Lo mas complicado a la hora de empezar, es plantear como será su estructura. Como atacaremos a la motorización, cómo planteamos la cabina sobre el chasis para que esta se pueda desmontar y acceder al interior, etc.

Lo primero de todo es plantarnos el alzado, planta y perfil sobre un programa de diseño 2d. Para mi es mas ágil comenzar en un 2D antes de pasarme a un programa de 3D.

Una vez tenemos el plano en el programa, escalamos las imágenes a la escala 1:32 para obtener una fiel reproducción.

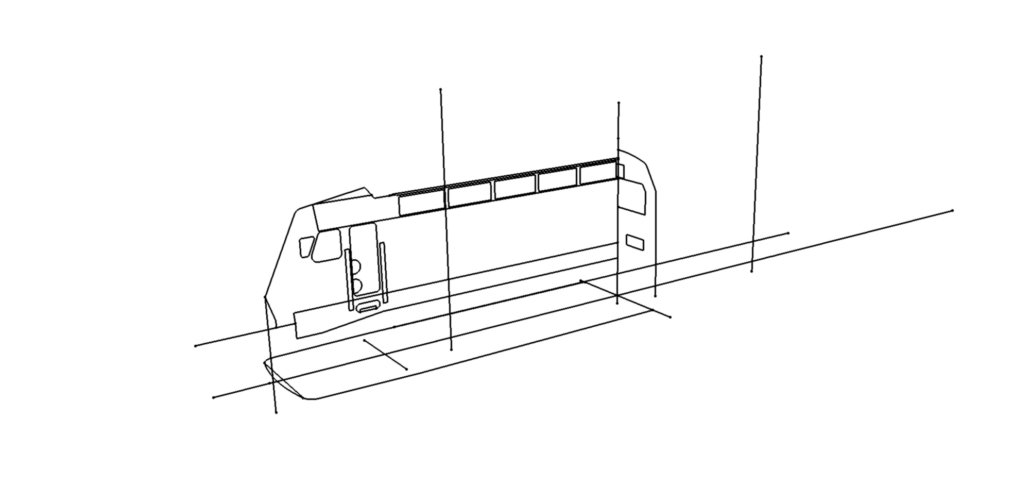

With the 3 images already created, elevation, plan and profile, we go to the 3D design program and insert them with a common origin. We are now ready to start modelling our locomotive.

Con las 3 imagenes ya creadas, alzado, planta y perfil, nos vamos al programa de diseño en 3D y las insertemos con un origen en común. Ya estamos listos para empezar a modelar nuestra locomotora.
